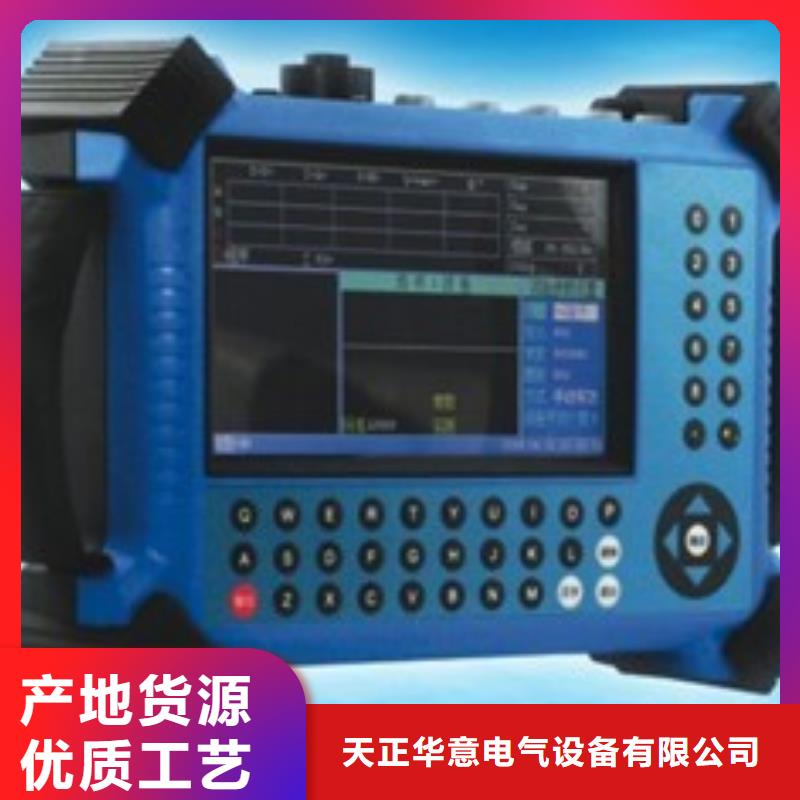

宜昌台区识别仪那么，解决这个问题，从而使之能够正确的分辨，我们惯常采用的办法就是在相邻的台区加挂我们的主机，这样因为信号的微弱区别，使之能够准确的分辨是从哪个台区发出来的信号，这种方式也是经过很多使用单位的现场试验和验证证明了的。（5）为保证操作使用过程的，除要严格按照相关的规程操作外，设备首先要先接黑线（零线）进行保护，并在工作结束后拆线时拆除零线。（6）由于载波在传输过程当中会受到各种电器运行时产生的各种各样的干扰和线路本身的阻抗等各种原因，有时可能会出现终端提示“请重试”，这表明终端已经收到了主机的信号，但无法正确完整的接受，这时可以多测试几遍，或者换一个同一条线的不同点来测试或者过一会再来测试。（7）在主机刚刚上线使用过的情况下，需要再次挂接前，为保证测试效果，建议在接线前先行将主机黑色的零线和三根相线（红、绿、黄）进行短路3-5秒，目的是释放机内的残余电压。注意：本项操作是在主机准备加电之前进行，并非在主机已经上电时的带电操作。（8）为保证，在夹上本设备的地方，一定要有专人值守或将设备锁进封闭设备间内，如果露天摆放，至少要有相应醒目的提示警示标志。完成工作后，立即撤除！（9）设备在夹上去的时候，有时可能会在接触的一瞬间出现微弱火花，对使用和不构成任何影响。（10）为避免导致仪器的损害或其他的后果，请务必按对应相序接线，特别注意主机上的黑线必须接零线或地线。（11）操作人员务必持证上岗，并佩带帽、绝缘手套、穿绝缘胶鞋，现场进行警示和隔离，同时严格遵守各项操作规程。（12）使用人员应严格遵守电工带电检测的有关条例和规定。（13）本仪器内有高压和大电容，非本公司以外的任何人、机构对仪器拆动和维修都是危险的。（14）本公司声明：对违反以上条款的行为不承担任何相关责任。

宜昌台区识别仪运行环境硬件处理器： Inter Pentium III 或更高的处理器显示器： 800＊600或更高分辨率的显示器内存： 64MB以上内存硬盘： 不少于200M的可用硬盘空间光驱： CD_ROM光驱或DVD_ROM光驱USB口： 至少一个可用的232串口软件Windows2000、Windows XP操作系统三、软件安装及卸载首先，安装驱动程序，将台区分机用随机带的数据线连接电脑的USB口，系统提示如图一所示。选择“从列表或指定位置安装(高级)(S)”项，单击“下一步”。显示如图二。单击“浏览”，选择随仪器赠送的光盘中的“CP210x_Drivers”目录，如图三所示。图一 开始安装驱动程序图二 选择搜索驱动程序的方式图三 选择驱动程序目录然后单击“下一步”，显示如图四。图四 安装完成驱动再按此情况重复一遍，即可安装完毕好驱动程序。将台区用户识别仪的所随机赠送的光盘放入光驱，双击“台区用户识别仪的数据管理系统.exe”文件，开始软件安装（如图五所示）。图五 软件开始安装界面然后依次根据软件界面的提示，单击“下一步”按钮，直到软件安装完成即可（如图六所示）。图六 软件安装完成界面当需要卸载本软件时，请单击“开始”-〉“程序”-〉“台区用户识别仪的数据管理系统1.0”-〉“卸载台区用户识别仪的数据管理系统1.0”。即可完成软件的卸载操作。注意：软件卸载后，原来所保存的数据也将丢失，所以卸载操作务必谨慎！

宜昌台区识别仪注意事项?由于在现场使用时属于带电测试，所以在操作前请详细阅读本说明书，以便熟悉本仪器的操作步骤及注意事项，严格按照说明书要求来使用。如有不明白的地方，可直接与我公司技术人员取得联系。?接线时先接仪器端，后接被试端，且先接零线后接火线；拆线时先拆被试端，后拆仪器端，且先拆火线后拆零线。?接入电压应为相电压AC220V±10％，严禁接线电压或其它等级电压。分机具有自动保护功能，一旦接入到380V，仪器将保护，报警灯将亮起。?接入被测电网时，接点处会产生少量电弧，属于正常现象。?电流脉冲信号会产生一定的热量，长时间使用后背板有一定温度，属于正常现象。?主机、分机保险管均为2A，不能采用其它型号的保险管。若出现反复烧断保险管，应检查被测点电压，依然存在问题的可与我公司技术人员联系。

宜昌台区识别仪一般要求请阅读以下注意事项，以免人身伤害，并防止本仪器或与其相连接的任何其他的仪器受到损坏。为了避免可能发生的危险，本仪器只可在规定的范围内使用。宜昌台区识别仪本仪器出现故障时，必须由青岛天正华意电气设备有限公司或其正式授权的售后维修机构进行维修等相关服务。任何单位或个人对于本仪器的任何改动、维修 青岛天正华意电气设备有限公司均不承担任何责任。1、防止火灾或人身伤害[使用适当的电源线]：只可使用本仪器专用、并且核准可用于该使用国的电源线。[避免接触裸露的电路]：仪器带电时，请勿触摸裸露的接点和部件。[在有可疑的故障时，请勿操作]：如怀疑本仪器有损坏，请及时告知或咨询售后服务部。联系方式见《保修卡》。[请勿在潮湿的环境下操作][保持仪器表面清洁和干燥]2、术语和标记本手册使用的术语。本手册可能出现如下术语：警告。警告字句指出可能造成人身伤亡的状况或做法。小心。小心字句指出可能造成本仪器或其他财产损坏的状况或做法。

宜昌台区识别仪此屏以柱状图的形式显示出各相电压、各相电流的谐波含量分布情况，还能显示出谐波失真度和各次谐波含量数值。通道UA-UB-UC-IA-IB-IC提示当前通道（可通过←、→键来改变所选通道），1％-10％为各谐波分量百分比（当所有次数的谐波含量都小于10％时进行放大显示，即以10％做为满刻度；当有一项以上的谐波含量大于10％时，正常显示，即以100％做为满刻度），05-30指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和32 次谐波。无失真的信号应显示 次谐波（基波）。（13）历史数据界面图二十、历史数据屏如图二十所示，此屏显示内存中已存储记录的各项数据，包括：总记录条数、当前查阅的记录排号、测试的日期时间、对应台区编号、所测电表编号、电表对应相别、被测表的额定电流。四、使用方法1、测量台区相别功能正常情况下，用两台设备进行测量，其中一台设置为主机，另一台设置为分机。主机接到台变的低压侧出口位置（可在开关柜合适位置进行接线），仪器的A、B、C、N相的电压测试线分别接到被测台变的低压端所对应的相别，同时将钳形电流互感器卡在被测台变的总零线上（或同时将A、B、C相铜排或导线套住），用来监测零序电流。分机用电压端子Ua和Un进行接线，应该是Ua接被测户表的火线，Un接被测户表的零线（可以用试电笔进行检测）。接好线后，由分机发起测试，按【F1】键进行测试，6秒内会自动结束，并将测试结果显示在分机液晶屏上。测试完毕后可将测试的结果进行存储。先把主机所对应的台区编号和户表的编号以及被测户表的额定电流设置好，然后在选择存储。

宜昌台区识别仪当电表编号、电表量程都设置正确后，单击“确定”键即可保存相关数据。如要放弃保存，可以再次单击“取消”键，便可退出保存页。如果分机发出脉冲电流后，未得到主机发来的应答信息，将显示“该线路未安装主机”的提示信息。如果分机在该界面一开始就未接到有效电力载波数据帧，屏幕左上方将显示“N”符号，此时无法通过点击“确定”键发送电流。在该界面单击“取消”键，将返回主菜单界面。载波测试在分机主菜单界面，通过”键移动光标，使光标选中“2、载波测试”，单击“确定”键，进入载波测试界面也可在主菜单下，直接单击键，进入载波测试界面。图19进入载波测试界面，将红、黑两条分机测试线，歪头一端插入分机接线孔，另一端接入待测线路的单相电源插座或其他易接电处。注意，测试线只能承受AC220V的电压，切记不可将分机测试线接到AC380V或其他高于AC220V的电源中。测试线接好后，分机将显示该线路的交流电压，并开始接收主机发来的电力载波信号。一旦分机接收到完整的主机载波信号帧后，将显示该测试线路的主机编号（也就是变压器编号）被测线路所属相别以及该相线路主机、分机两端所测得的相电压等测试数据。由于数据较多，无法在一屏中完全显示，可以通过键上下翻页查看载波测试下的保存功能与综合测试的保存功能完全相同，请参考。当分机接入待测线路，大约10秒后仍未接收到完整的主机电力载波数据，分机将提示“该线路未安装主机”。在该界面单击“取消”键，将返回主菜单界面。电流测试在分机的主菜单界面下”键移动光标，使光标选中“3、电流测试”，单击“确定”键，进入电流测试界面也可在主菜单下，直接单击“3”键，进入综合测试界面。该界面下的接线方式以及注意事项与“载波测试”完全相同，即红、黑测试线歪头接到仪器的接线孔，表笔端接到待测线路，分机将显示接入线路的交流电压。红、黑表笔之间只能接到AC220V的相电压线路上，切记不可接入AC380V以及其他更高电压等级的线路。一旦进入该界面，分机将发送一组脉冲电流信号。并提示用户，可以再次单击“确定”键再次发送脉冲电流信号。该功能主要是应用于不使用电力载波通讯或不方便使用电力载波通讯的情况下，当分机发出电流脉冲时，借助第三方通讯方式，查询当分机发出脉冲电流后，主机是否接收到了有效脉冲电流信号。如果收到信号，主机将显示发出该信号的分机所在线路的台区及相别信息。

宜昌台区识别仪该数据管理系统，是我公司生产的台区用户识别仪的配套数据管理系统。是基于目前 的Windows操作系统下编写的数据通讯管理软件。主要用来对测试仪的测试数据进行后期的数据管理、查询、报表打印等操作。注意事项?由于在现场使用时属于带电测试，所以在操作前请详细阅读本说明书，以便熟悉本仪器的操作步骤及注意事项，严格按照说明书要求来使用。如有不明白的地方，可直接与我公司技术人员取得联系。?接线时先接仪器端，后接被试端，且先接零线后接火线；拆线时先拆被试端，后拆仪器端，且先拆火线后拆零线。?接入电压应为相电压AC220V±10％，严禁接线电压或其它等级电压。分机具有自动保护功能，一旦接入到380V，仪器将保护，报警灯将亮起。?接入被测电网时，接点处会产生少量电弧，属于正常现象。?电流脉冲信号会产生一定的热量，长时间使用后背板有一定温度，属于正常现象。?主机、分机保险管均为2A，不能采用其它型号的保险管。若出现反复烧断保险管，应检查被测点电压，依然存在问题的可与我公司技术人员联系。

宜昌台区识别仪台变互测初始屏（分机）图十二中可见：主机显示出所测量各台变A、B、C各相的电压值。当分机按下F1键时，开始发起测试，测试完毕后，有关联的台变的所加设备会有结果显示，主机和分机测试结果变换为图十五和图十六所示。图十五、台变互测结果屏（主机）图十六、台变互测结果屏（分机）主机显示的测试结果为：分机编号和与本主机A相所对应的分机相别。分机显示屏的右侧显示出测试的结果，包括：有关联的主机编号、所在相别，同时给出与其联结的对应关系。（6）电测矢量测试界面图十七、矢量电参屏此界面用来对低压线路或用户的电参量进行测量并显示出矢量图。如图十七所示，在屏幕的上部分显示出实测矢量六角图以及各个参量实际值；屏幕的下半部分是电参量部分的数据，包括三相电压、三相电流、三相有功功率、三相的电压与对应相电流之间的夹角、总有功和频率。（7）波形显示界面图十八、波形显示屏在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的反映出被测信号的失真情况（是否畸变、是否截顶），本屏中显示当前显示为Ua、Ia的波形 用【上下】键来切换不同的显示通道；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压的波形，A、B、C三相所有的电流的波形，A、B、C三相所有的电压和电流的波形；可以做为简单的示波器使用。屏幕下方显示出各相电压的有效值、峰值、小峰值、各相电流的有效值、峰值、小峰值。通过此屏可以直观的看出台区测量时所施加信号的强弱程度。
